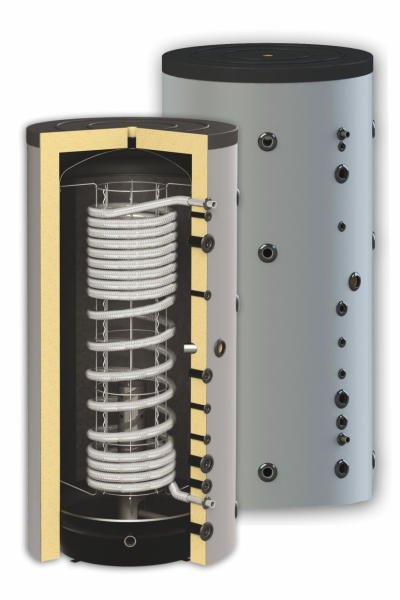

Seria de buffere HYG B sunt acumulatoare de agent termic al sistemului de încălzire care, în același timp, produc și apă caldă menajeră.
Apa caldă menajeră este produsă instantaneu cu ajutorul unei serpentine flexibile din oțel inoxidabil cu suprafață mare de schimb de căldură.

HYG B – serpentină pentru preparare ACM – fără serpentină pentru sursă termică suplimentară

CARACTERISTICI CONSTRUCTIVE

Presiune de lucru rezervor: 3 bar
Temperatură maximă de lucru rezervor: 95oC
Izolație demontabilă din lână minerală cu grosimea de 100 mm îmbrăcată cu PVC de culoare RAL 9006
Echipat cu unitate de stratificare
Serpentina pentru prepararea apei cade menajere este realizată din țeavă din oțel flexibilă corugată cu transfer termic superior
Presiune de lucru a serpentinei de preparare a ACM: 6 bar
Racordurile de intrare și ieșire sunt dispuse la 90o pentru instalare convenabilă, pot fi instalate în colțul încăperii
Opțional pot fi echipate cu rezistență electrică
Bufferul se livrează neizolat iar izolația este livrată separat. Izolația se pune pe buffer la locul de montaj.
Clasă energetică: B



Sunsystem model HYG B
UM
800/33

Volum
litri
800

Capacitate buffer
litri
775

Capacitate serpentină ACM
litri
25

Suprafață serpentină ACM
m2
6,11

Debit continuu ACM la ΔT = 35ºC și temperatura agent termic = 65ºC
l/h
1840

Putere absorbită la debit continuu ACM la ΔT = 35ºC și temperatura agent termic din buffer = 65ºC
kW
75

Diferența de temperatură între agentul termic din buffer și ACM la debite ale ACM de 30/40/50 litri pe minut
°C
3,5/5/8

Diametrul unității de stratificare
mm
140

Diametrul fără izolație
mm
790

Diametrul cu izolație
mm
990

Înălțime fără izolație
mm
1840

Înălțime cu izolație
mm
1810

Greutate rezervor
kg
165

Greutate izolatie
kg
16,4

Racorduri și cotă



A1 - racord senzor - 1/2"
mm
590

A2 - racord senzor - 1/2"
mm
710

A3 - racord senzor - 1/2"
mm
1160

A4 - racord senzor - 1/2"
mm
1520

B - racord rezistentă electrică - 1 1/2"
mm
930

C1 - racord retur agent termic - 1 1/2"
mm
170

C2 - racord retur agent termic - 1 1/2"
mm
170

C3 - racord retur agent termic - 1 1/2"
mm
170

C4 - racord tur agent termic - 1 1/2"
mm
470

C5 - racord tur agent termic - 1 1/2"
mm
1050

C6 - racord tur agent termic - 1 1/2"
mm
1050

C7 - racord tur agent termic - 1 1/2"
mm
1550

C8 - racord tur agent termic - 1 1/2"
mm
1550

C9 - racord tur agent termic - 1
mm
845

C10 - racord retur agent termic - 1 1/2"
mm
350

C11 - racord tur agent termic - 1 1/2"
mm
1410

Ei - racord intrare apă rece - 1
mm
270

Eo - racord ieșire apă caldă - 1
mm
1590

F - racord aerisire - 1 1/2
mm
1840
